House Lighting plus Neon Lights
[an error occurred while processing this directive]Presented at the exhibition modell hobby spiel in Leipzig, Oct. 2015
Mit diesem Ablauf wird die Beleuchtung eines oder mehrerer Gebäude scheinbar zufällig nacheinander eingeschaltet (Abend-Phase) und wieder ausgeschaltet (Morgen-Phase). Zusätzlich können zwei Gruppen von Leuchtstofflampen geschaltet werden.
| Order number: ABLST_LIGHT_0012 |
Available: [an error occurred while processing this directive] |
Control: analogue ✓, digital ✓, i.e. push buttons or DCC |
Available as:
[an error occurred while processing this directive]L32, House Lighting plus Neon Lights
Decoder L32 with sequence House Lighting plus Neon Lights
- Product Contents: L32, with sequence, configured & tested
- Order number: L32+ABLST_LIGHT_0012 Price: 89.00 €
Description
Der Ablauf besteht aus zwei Teilen, einem für Glühlampen und einem für Leuchtstofflampen. Beide Teile können unabhängig voneinander bedient werden.
24 Glühlampen
- Abend-Phase: Nach Start des Ablaufs werden 24 voneinander unabhängige Lichtausgänge scheinbar zufällig nacheinander aktiviert, um das Einschalten nächtlicher Hausbeleuchtung zu simulieren.
- Nacht-Phase: Nachdem alle Hauslichter aktiviert sind, schaltet die Steuerung in unregelmäßigen Abständen einzelne dieser Lichter aus und wieder ein.
- Morgen-Phase: Beim Ausschalten werden alle Hauslichter nacheinander deaktiviert.
Jede einzelne Hausbeleuchtung wird dabei »langsam« ein- und ausgeschaltet, um eine Glühlampe zu simulieren.
2⨉4 Leuchtstofflampen
Zusätzlich stellt die Steuerung 2 Gruppen je 4 Leuchtstofflampen mit dem typischen Ein- und Ausschaltverhalten dar, z.B. für zwei Geschäfte in den Häusern, für Hausflure oder Straßenlampen.
Die beiden Gruppen können einzeln geschaltet werden und sind unabhängig vom Zustand der Hausbeleuchtung. Jede Leuchtstofflampe hat dabei ein anderes Einschaltverhalten. Ausgeschaltet werden sie sofort.
Ein- und Ausschalten
Das Ein- und Ausschalten der Hausbeleuchtungen und der Leuchtstofflampen kann erfolgen über
- Taster oder
- Ein/Aus-Schalter oder
- DCC-Funktionsaufrufe.
Für ein Haus oder mehrere Häuser
Für die Funktionsweise ist es egal, ob Sie alle LEDs in einem einzelnen Haus verbauen oder ob Sie sie auf mehrere Modellgebäude verteilen. Die Verteilung ist Ihnen allein überlassen. Es sind nur die drei Gruppen (24 Hauslampen, 2⨉4 Neonlampen) vorgegeben.
Eine oder mehrere LEDs pro Ausgang
Es ist möglich, einzelne Ausgänge des Decoders mit mehreren LEDs/Lampen zu beschalten, was die Reichweite des Ablaufes auf der Modellbahnanlage erweitern kann.
Die Effekte der Leuchtstofflampen sind für LEDs optimiert, nicht für Lampen.
Photos
Video
Setup
| General | Our Test Setup |
|---|---|
| scale: Z, N, TT, H0, 00…, in general any | scale: TT |

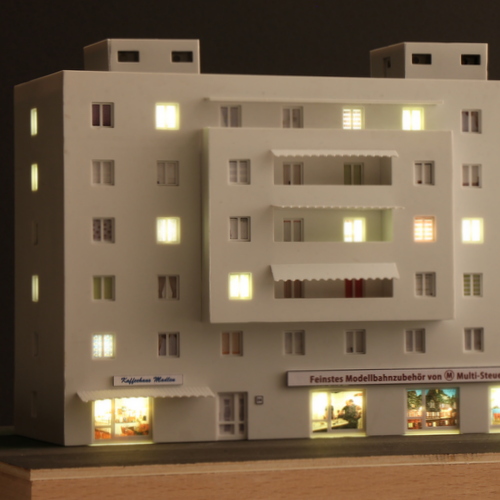

| Ein Haus oder mehrere Häuser, das mit Lampen und Leuchtstofflampen beleuchtet werden soll | Wohnblock 6-geschossig (Luetke Modellbahn, 13260) |
| 32 LEDs/lamps | 32 LEDs/lamps, warmweiß, ⌀ 3mm, flat top, diffus, 1200 mcd |
| 32 series resistors | 32 series resistors 1kΩ |
| 1 breadboard (Reichelt, Experimentier-Steckboard 640/200 Kontakte) | |
| bi-coloured two-core stranded wire and crimp connector jumper wires with 1⨉2 housings |
Leuchtdioden verkabeln und einbauen
Für unseren Testaufbau haben wir als erstes die LEDs so im Haus verbaut, dass jeweils vier Leuchtstofflampen ein Geschäft mit zwei Schaufenstern und die restlichen Lampen je ein Fenster beleuchten. Beim Anlöten der zweifarbigen Doppellitze an die LEDs haben wir darauf geachtet, dass immer die Katode farblich markiert ist, damit wir später alle Leuchtdioden mit der korrekten Polarität anschließen können.
Nach dem Löten haben wir die LEDs in die vorbereiteten »Innenwände« geklebt.
Achtung: im Haus kann es durch die vielen Kabel eng werden.
Verschaltung auf einem Steckbrett
Für die Zuordnung der LEDs zu den Ausgängen haben wir ein Steckbrett (Steckboard, engl. bread board) mit passenderweise 64 Kontaktreihen eingesetzt. Die Doppellitzen haben wir dazu am Steckbrett-Ende mit zweipoligen Pinheadern versehen. Die Vorwiderstände befinden sich ebenfalls auf dem Steckbrett. Achten Sie darauf, dass alle Leuchtdioden mit der richtigen Polarität angeschlossen werden.
Fotos vom Testaufbau auf unserer Facebook-Seite
Einige Eindrücke von unserem Testaufbau finden Sie in dieser Bilderserie auf der Facebook-Seite von Multi-Steuerung.de
Selbstverständlich gibt es viele andere Möglichkeiten zum Anschluss der LEDs an den Licht 32.
Explanation
- Der Ablauf ist einfach anzuschließen: Versorgungsspannung, die LEDs mit den Vorwiderständen, dazu Taster oder Schalter.
- Die Verbindung mit einer DCC-Zentrale ist optional.
- Der Anschluss und die Berechnung der Vorwiderstände sind in der Gebrauchsanleitung beschrieben.
- Der Ablauf ist fertig gestaltet und konfiguriert. Sie benötigen keinerlei Programmierkenntnisse.
- Der Ablauf kann für Häuser aller Spurweiten und Maßstäbe eingesetzt werden, auch für andere Modellanlangen.
