Ablaufsteuerungen für Ihre Modelleisenbahn
Detailgetreue Szenarien von Multi-Steuerung.de

8 Block­signale mit Vorsignal am Mast (8)
Steuerung für 8 Block­signale mit Vor­signal am Mast, 1 Gruppe mit bis zu 8 Block­strecken

Gruppen von auf­einander­folgenden Gleis­abschnitten (Block­strecken) können mit Block­signalen inkl. passender Vor­signale am gleichen Mast gesichert werden. Die Haupt­signale werden angesteuert, die Vor­signale folgen dem Haupt­signal.

Artikelnummer:
ABLST_LS_0011
Verfügbar:
Ansteuerung: analog ✓, digital ✓, d.h. Taste/Tastenpult oder DCC

Verfügbar als:

Zum Warenkorb hinzufügen →
L32, 8 Block­signale mit Vorsignal am Mast (8)
Decoder Licht 32 mit dem Ablauf Steuerung für 8 Block­signale mit Vor­signal am Mast, 1 Gruppe mit bis zu 8 Block­strecken
  • Lieferumfang: L32 mit Ablauf, konfiguriert und getestet
  • Artikelnummer: L32+ABLST_LS_0011 Preis: 84,00 €

Versandkosten, AGB, Impressum

8 Block­signale mit Vorsignal am Mast (8)

Beschreibung

8 Blocksignale inkl. passender Vor­signale können ange­steuert werden. Die Block­signale können zu Gruppen zusammen­gefasst werden. Die Vor­signale können direkt am Signal­mast oder einzeln stehen.

Die Vor­signale folgen dem nächsten Block­signal. Die Vor­signale am Mast schalten sich ab, sobald das eigene Block­signal »Rot« (Hp0) zeigt.

Die Haupt­signale können die Signal­bilder Hp0 »Halt« und Hp1 »Fahrt« zeigen. Die Vor­signale zeigen Vr0 »Halt erwarten« oder Vr1 »Fahrt erwarten«.

Es erfolgt keine Zugbeeinflussung.

Die Ansteuerung erfolgt durch Kipp­schalter an den Schalt­eingängen oder über die DCC-​Zentrale.

Jede Gruppe hat an der Ein­fahrt ein Vor­signal, gefolgt von einer Anzahl von Haupt­signalen mit Vor­signal am Mast und abschlie­ßend ein Haupt­signal.


Blocksignale stellen sicher, dass sich in einem Gleis­abschnitt (Blockstrecke) jeweils nur ein Zug befinden kann. Ist der Gleis­abschnitt frei, zeigt das Block­signal »Grün«. Bei belegtem Gleis­abschnitt zeigt das Block­signal »Rot«.

Das dazu­gehörige Vor­signal befindet sich am Mast des vor­herigen Block­signals oder steht allein (am Anfang der Gruppe). Es folgt selbständig dem Haupt­signal und kann »Halt erwarten« (Gelb) oder »Fahrt erwarten« (Grün) anzeigen.

Ein Vor­signal am Mast schaltet sich selbständig ab, wenn das Block­signal am selben Mast »Rot« zeigt. Das allein­stehende Vor­signal am Anfang einer Gruppe schaltet sich nicht ab.

Jedem der 8 Schalt­eingänge des Decoders ist ein Block­signal zugeordnet. Solange der Kontakt offen ist, zeigt das Signal »Rot«. Sobald der Kontakt geschlossen wird, zeigt das Signal »Grün«. Die Kontakte können dauerhaft über Kipp­schalter oder kurz­zeitig über Tasten eines Tasten­pultes geschlossen werden. Alter­nativ kann jedes Block­signal mit 2 DCC-​Kommandos umge­schaltet werden.

Gruppen von 2 bis 8 aufeinander­folgenden Gleis­ab­schnitten (Block­strecken) können mit Block- und Vor­signalen gesichert werden.

Die Block­abschnitte haben eine solche Länge, dass jedes Haupt­signal an der Einfahrt in einen Block­abschntt gleich­zeitig das Vor­signal für den darauf­folgenden Block­abschnitt am Mast trägt. Innerhalb jeder Gruppe gibt es also eine Anzahl Haupt­signale, die am gleichen Mast das Vor­signal für das nächste Haupt­signal tragen. Vor jeder Gruppe steht ein einzel­nes Vor­signal — für das erste Haupt­signal. Der letzte Block­abschnitt einer jeden Gruppe wird von einem einfachen Haupt­signal ein­ge­leitet, da kein weiterer Block­abschnitt folgt.


Schematische Darstellung

Legende: Vorsignal, Vr0 und Vr1 Haupt- und Vorsignal am gleichen Mast Hauptsignal, Hp0 und Hp1
Die Blockstrecken können in Gruppen zusammengefasst werden, hier im Beispiel sehen Sie 2 Gruppen von Blockstrecken, je 5 und 3 Gleisabschnitte

Fotos


Video

»Auf unserer Webseite www.multi-steuerung.de finden Sie an dieser Stelle das dazugehörige Video«

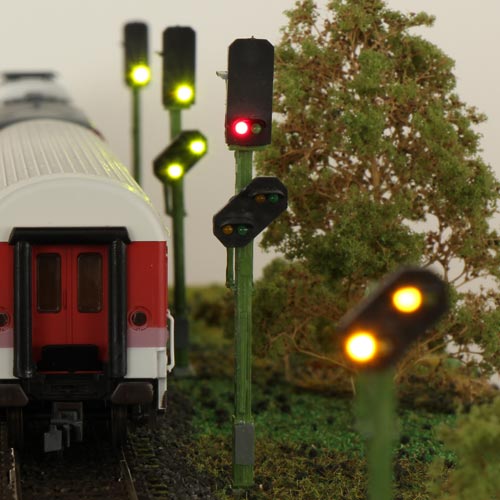

Im Video sehen Sie einen Ablauf »8 Blocksignale mit Vorsignal am Mast« in unserem Test­aufbau. Als Beispiel zu sehen sind hier drei auf­ein­ander­folgende Block­abschnitte, die nach­einander frei­geschaltet werden und wieder blockiert werden. Gut zu erkennen ist, wie das Vor­signal abge­schaltet wird, wenn das Haupt­signal am gleichen Mast »Halt« zeigt. (Die Abstände zwischen den Signalen haben wir zu Demonstra­tions­zwecken stark verkürzt.)



Aufbau

Allgemein Unser Testaufbau
Maßstab: Z, N, TT, H0…, allgemein beliebig Maßstab: H0
  • Hauptsignale,
  • Hauptsignale mit Vorsignal am Mast,
  • dazu passende Vorsignale,
in der zum konkreten Ablauf passenden Anzahl
  • »H0 Signalbausatz Blocksignal mit 2 LEDs« von Conrad Electronic (211141),
  • »H0 Signalbausatz Vorsignal-Zurüstsatz mit 4 LEDs«, von Conrad Electronic (211176)
  • »H0 Signalbausatz Vorsignal mit 4 LEDs«, von Conrad Electronic (211184)

Erläuterung


Anpassungsmöglichkeiten
